El concepto ESL X surgió en 2019 como parte de una revisión exhaustiva de las instalaciones de fabricación de QUAD Electrostatic, una suite dedicada exclusivamente a la producción de altavoces QUAD ESL.

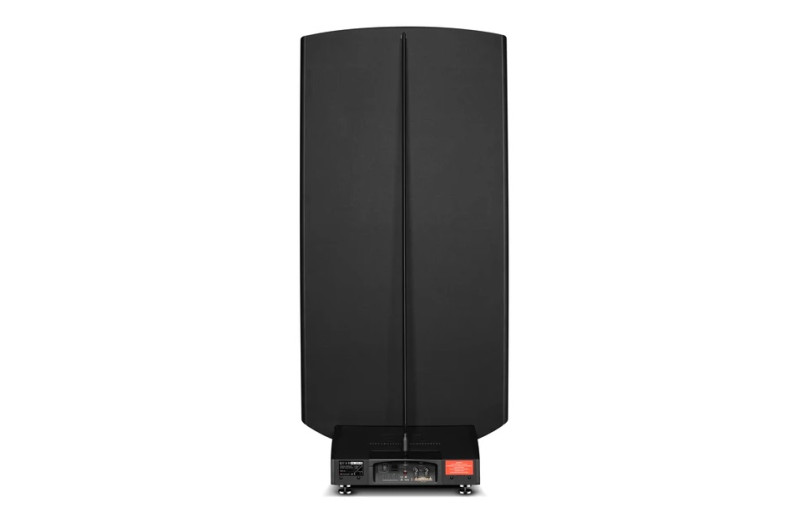

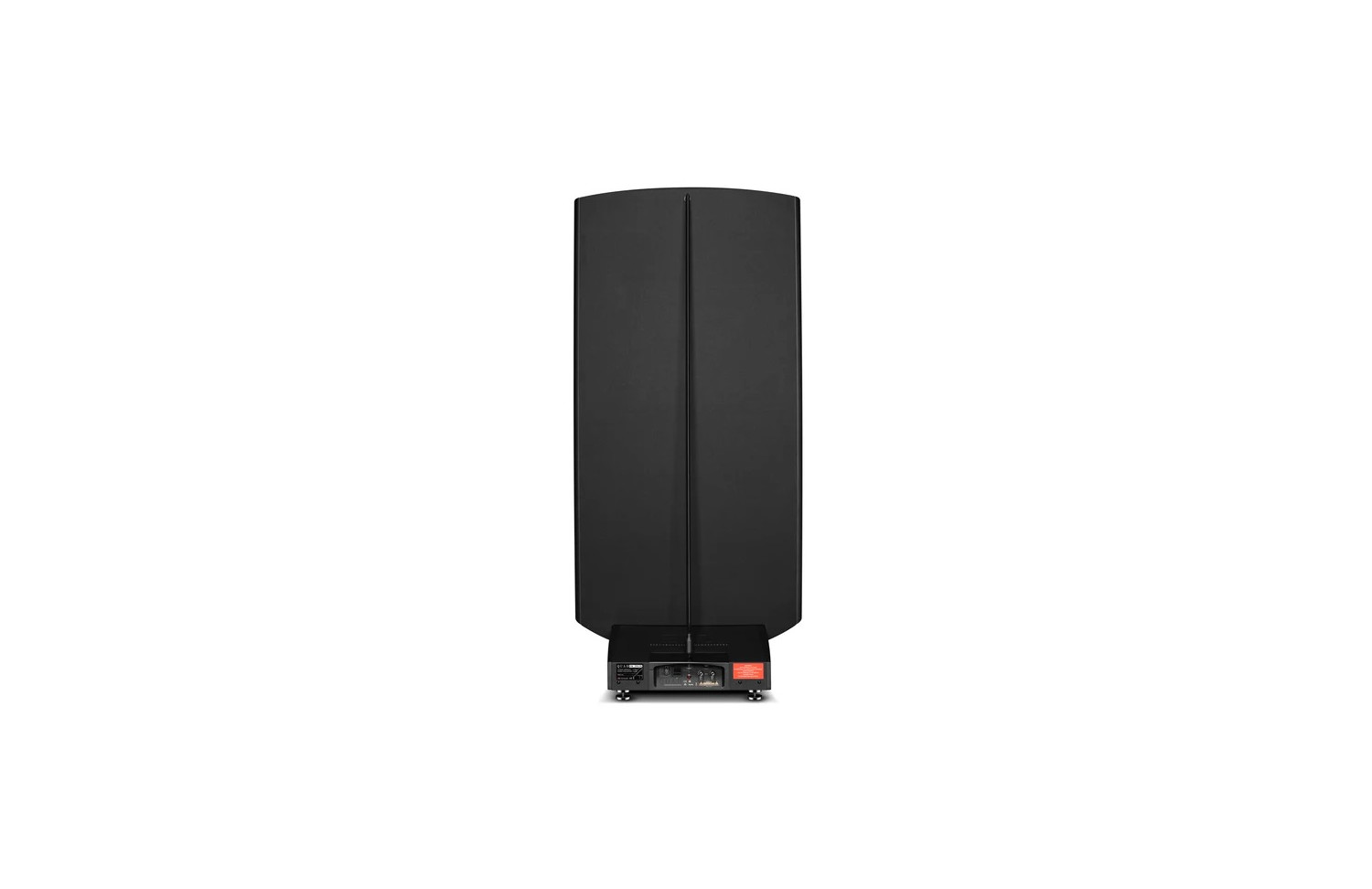

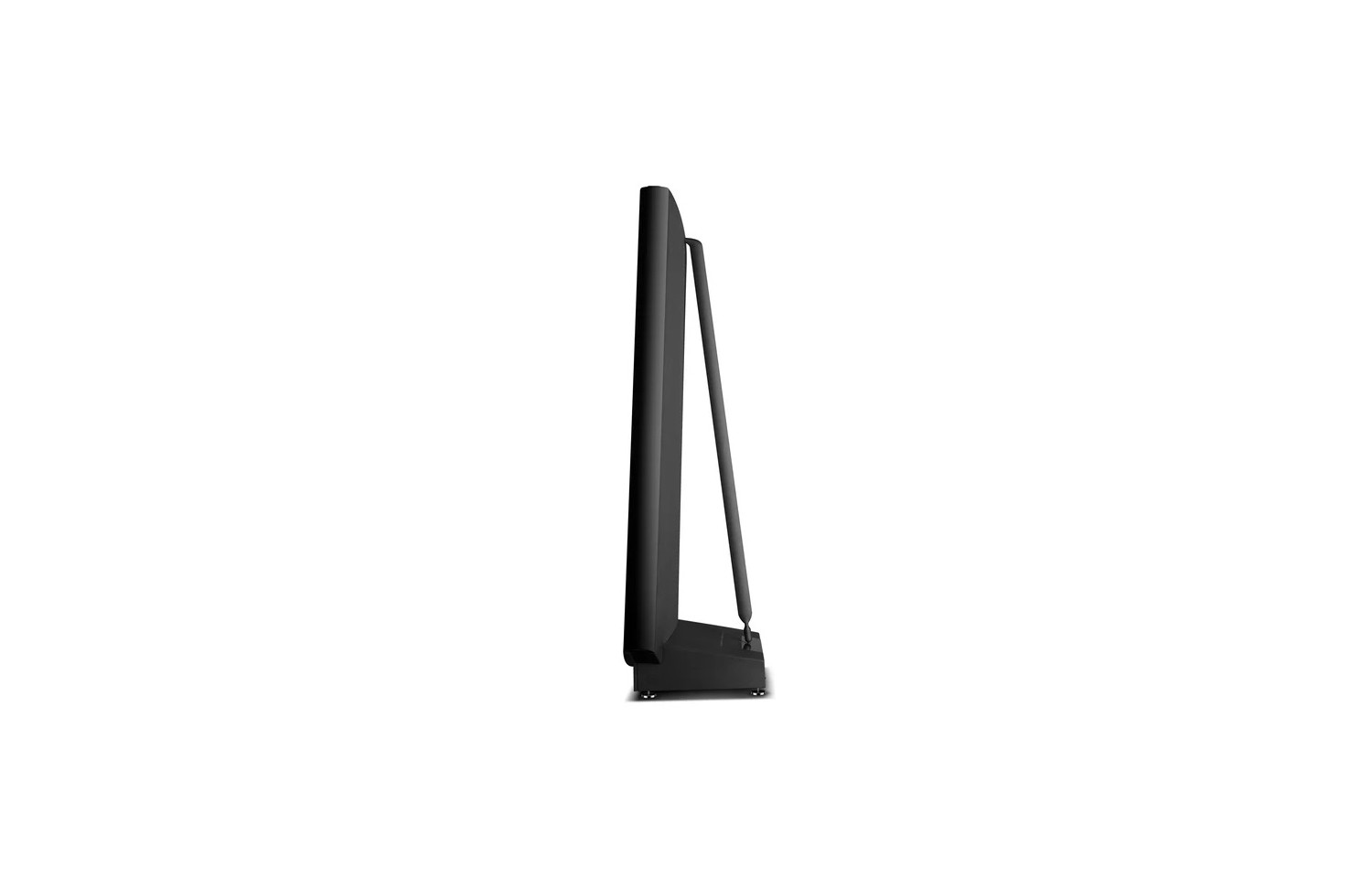

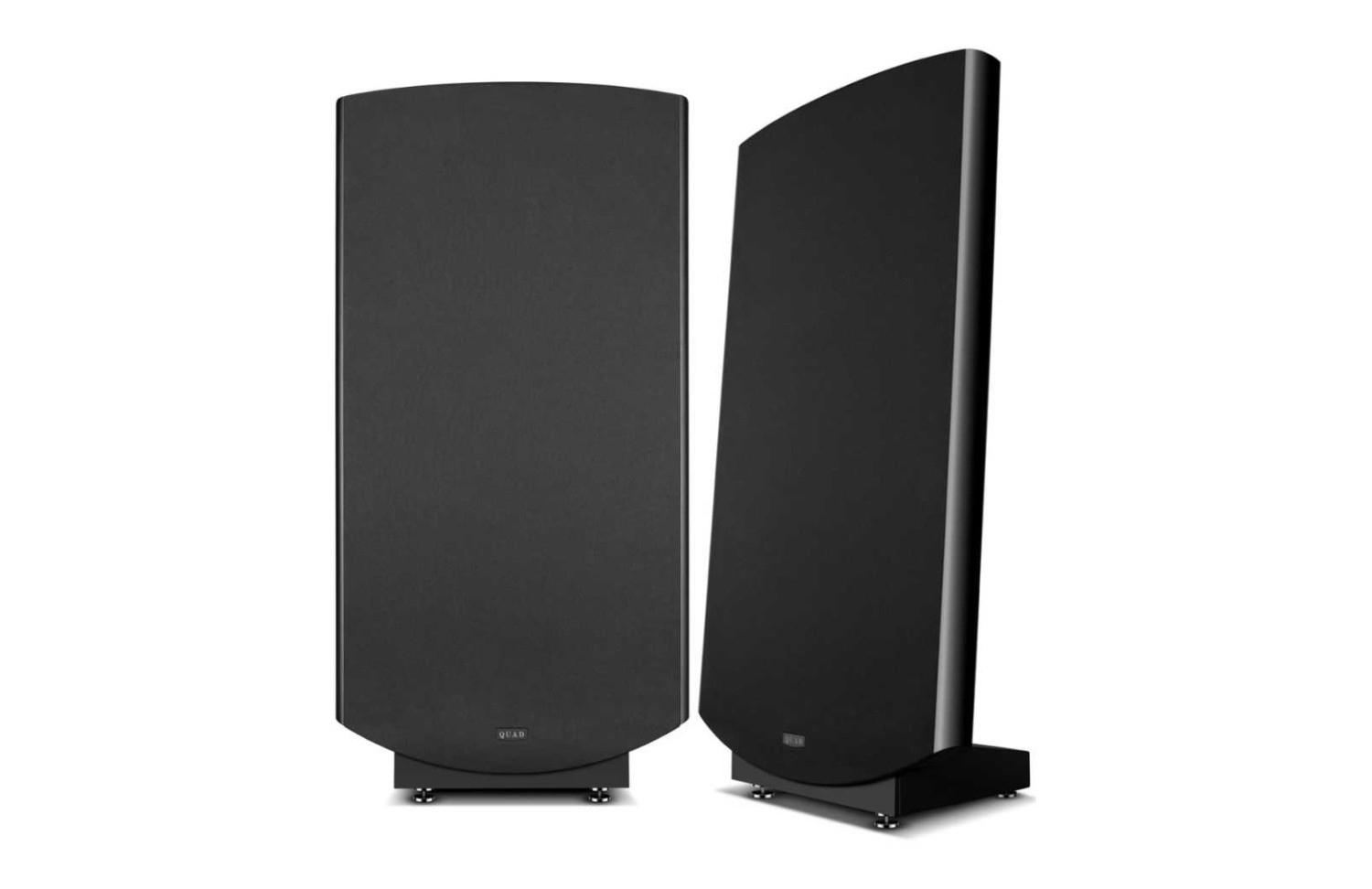

Con un diseño único de cuatro paneles, pero compartiendo los mismos paneles de agudos y medios que el modelo insignia ESL 2912X, el modelo 2812X, más compacto, ofrece el sonido característico de QUAD: ultra-transparente, altamente detallado y natural, con un rango medio tan realista que las voces y los instrumentos acústicos parecen en la sala. Sin embargo, todo esto se ofrece en un formato más pequeño, ligero y menos imponente: tan solo 1070 mm de altura.
El concepto ESL-X surgió en 2019 como parte de una revisión exhaustiva de las instalaciones de fabricación de QUAD Electrostatic, una suite dedicada exclusivamente a la producción de altavoces QUAD ESL. Bajo la experta dirección de Paul McConville (reconocido como la máxima autoridad mundial en ingeniería de QUAD ESL, con 40 años de experiencia), cada aspecto del diseño original se sometió a una evaluación exhaustiva y un perfeccionamiento meticuloso. Este enfoque incluyó un análisis exhaustivo de cada proceso, paso, técnica, material, herramienta y plantilla empleados en la construcción de un QUAD ESL, con el objetivo de mejorar la calidad y la precisión del ensamblaje del altavoz electrostático.
Utilizando técnicas como la metrología láser de precisión avanzada, QUAD realizó una revisión exhaustiva de la base del diseño del ESL. Se implementaron mejoras sistemáticas en los procesos de pulverización, grabado, tensado y ensamblaje para garantizar el máximo rendimiento. Se aplicaron rigurosas actualizaciones para implementar componentes pasivos y activos, mejorando la integridad general del sistema de los modelos ESL 2912 y 2812 vigentes en ese momento.
El equipo de ingenieros de QUAD consideró tan significativos los resultados de esta extensa y laboriosa auditoría autoimpuesta, que la consideraron digna de un nuevo modelo en la línea del programa ESL.
Es ampliamente aceptado que mejorar un ESL es fundamentalmente un ejercicio de desarrollo sobre las estructuras existentes mediante mejoras graduales, en lugar de buscar innovaciones radicales. Por consiguiente, QUAD no requirió una revisión completa de los métodos establecidos. No obstante, estos avances graduales han culminado en una transformación significativa de los modelos 2912 y 2812 en lo que hoy se conoce como ESL X.
En 1957, Peter Walker, fundador de QUAD, rompió con las convenciones con la introducción del primer altavoz electrostático de rango completo, logrando una respuesta transitoria y una claridad que entonces se consideraban imposibles.
Los modelos posteriores (ESL-63, ESL988/989, ESL 2805/2905, ESL 2812/2912) introdujeron mejoras graduales. Los críticos han elogiado estos modelos desde hace tiempo por sus medios ligeros y fluidos, y su natural transparencia sin necesidad de caja.
Es comprensible que conozcas el ESL pero desconozcas sus diferencias con los altavoces típicos. Es cierto que, para empezar, un QUAD ESL no es un altavoz cualquiera. A diferencia de los altavoces convencionales que utilizan transductores de bobina móvil, el ESL emplea un principio completamente diferente: un panel electrostático.
En el corazón de un QUAD ESL se encuentran paneles que contienen un diafragma de fina película de Mylar, diez veces más fino que un cabello humano. La película de Mylar está recubierta de un material conductor de alta resistencia y suspendida entre dos placas metálicas perforadas llamadas estatores. Este diafragma único es increíblemente ligero y, por lo tanto, muy dinámico. Es mucho más ligero que cualquier cono de transductor de bobina móvil y, por lo tanto, puede responder a los transitorios de señal con una velocidad y precisión increíbles.
El diafragma de Mylar se carga a un alto voltaje constante superior a 5,2 kV CC. Se aplica una señal de audio a los dos estatores para crear un campo eléctrico alterno que provoca que el diafragma de Mylar electrostático cargado se empuje y tire alternativamente hacia ellos. Como resultado, el diafragma vibra con precisión en respuesta a la señal musical, produciendo así la reproducción de sonido ultrapura por la que son conocidos los altavoces QUAD ESL.
Los paneles de frecuencia media-alta ESL de QUAD están configurados con un diseño de electrodos de “anillo concéntrico”, concebido inicialmente para el innovador ESL-63. En lugar de permitir que todas las secciones del diafragma se muevan uniformemente, el altavoz está meticulosamente diseñado para garantizar que la señal de audio parezca emanar de un punto único en el espacio. Esta sofisticada disposición produce una imagen estéreo excepcionalmente precisa, donde los instrumentos y las interpretaciones vocales parecen flotar en el entorno auditivo, como si estuvieran envueltos por los propios músicos. Esta característica de fuente puntual se facilita expertamente mediante un innovador sistema de línea de retardo, que suministra a los anillos exteriores de los estatores iteraciones de la señal de audio con retardo gradual.
Un factor crítico que influye en el rendimiento del ESL es su notablemente alto voltaje de operación, aproximadamente 5250 voltios. Este alto voltaje mejora sustancialmente el control y la linealidad del diafragma, permitiéndole moverse con precisión en respuesta a las señales musicales, a la vez que reduce significativamente la distorsión.

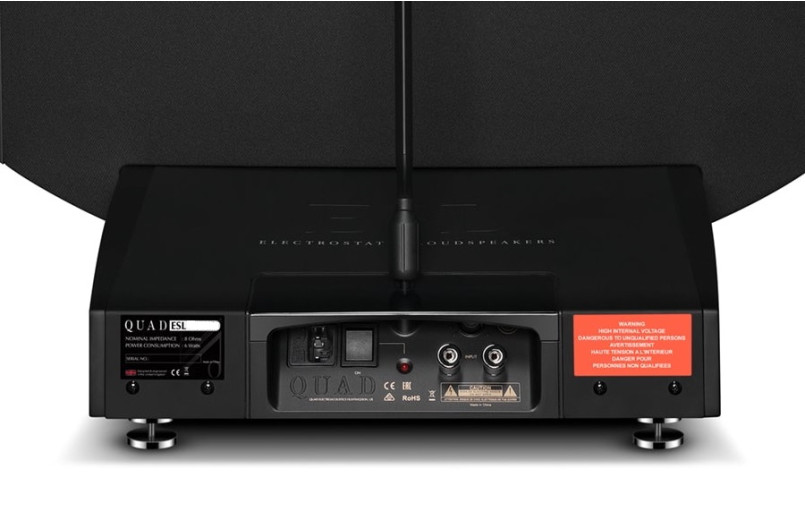

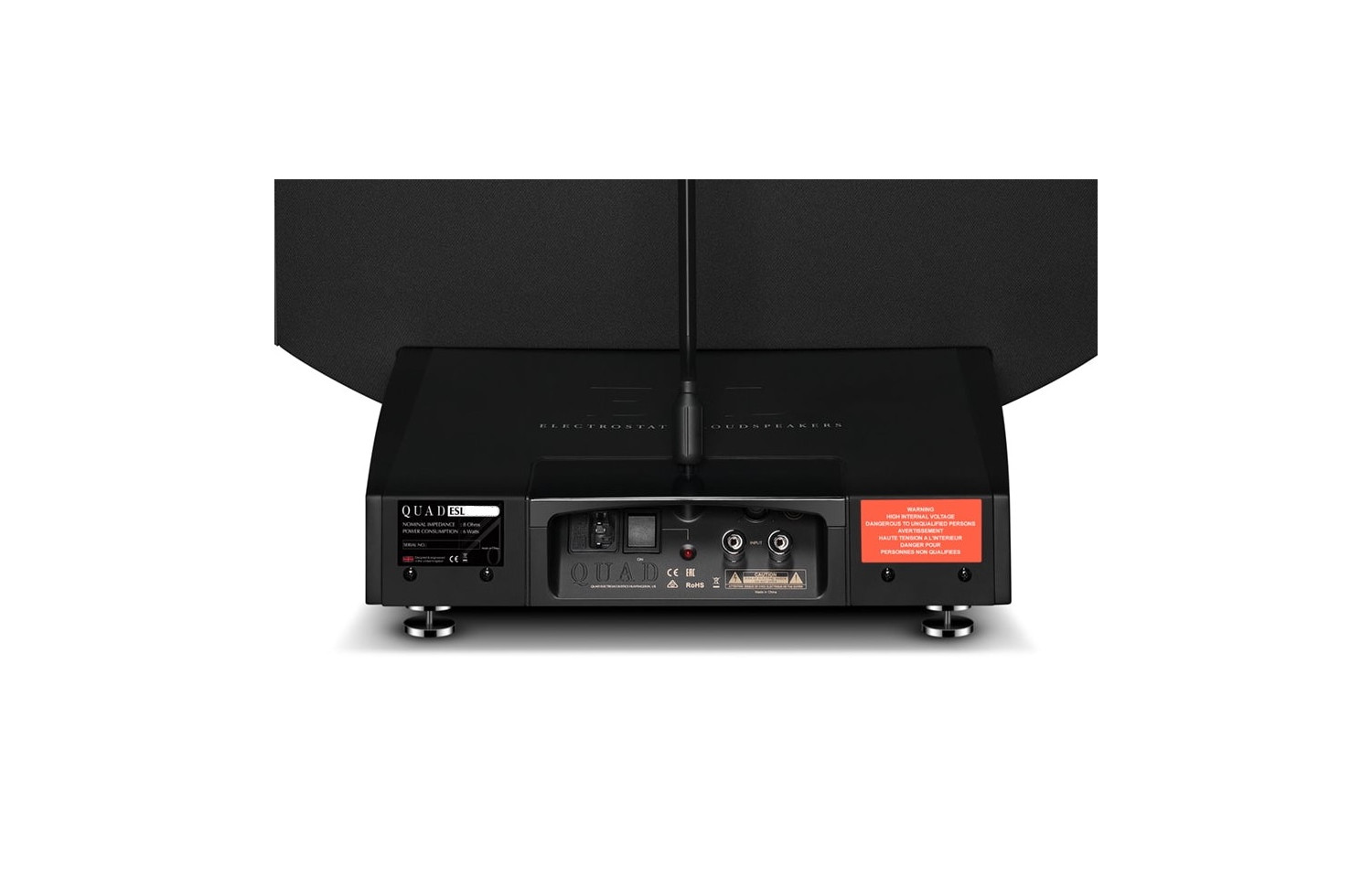

Un QUAD ESL regula rigurosamente este alto voltaje mediante un circuito multiplicador que amplifica la alimentación de CA estándar, complementado por un circuito de protección diseñado para evitar la saturación (potencia de entrada excesiva), protegiendo así al altavoz de posibles daños y distorsión.
Los intrincados detalles del proceso de fabricación contribuyen significativamente a las mejoras, más que audibles, del ESL X. Por ejemplo, el tiempo de fabricación de un solo panel QUAD ESL se amplía, lo que implica un mayor cuidado en el ensamblaje de un sistema completo de altavoces ESL. El proceso requiere un cuidado extremo y atención al detalle.
La primera mejora técnica consiste en dividir la PCB operativa de un diseño monolítico en tres módulos totalmente independientes. El sistema consta de un módulo multiplicador de alto voltaje, un módulo de control y protección, y un módulo de señal de bajo voltaje. Juntos, estos componentes forman una unidad integrada diseñada para un rendimiento y una fiabilidad óptimos. Al aislar físicamente la etapa multiplicadora de 5,25 kV de los sensibles circuitos de baja tensión, QUAD reduce significativamente los campos eléctricos dispersos de alta tensión. Esta estrategia de aislamiento no solo minimiza las interferencias y la diafonía, sino que también mejora notablemente la estabilidad y el rendimiento acústico. El resultado son señales de audio nítidas que revelan fielmente cada matiz, incluso durante los picos musicales más potentes.
En segundo lugar, es importante destacar que, específicamente para el ESL X, QUAD ha vuelto a utilizar transformadores de audio fabricados en el Reino Unido. Estos transformadores han sido diseñados a medida, refinados y supervisados por el reconocido equipo de servicio de QUAD, dirigido por Rob Flain, con un meticuloso control de calidad. Los transformadores están diseñados específicamente para mejorar la dinámica de la señal, especialmente en los rangos de frecuencias medias y altas. Esto da como resultado un sonido considerablemente más detallado y una linealidad excepcionalmente alta. El amplio ancho de banda garantiza una respuesta plana que se extiende más allá de los 18 kHz, creando una fluida sensación de amplitud y amplitud. Gracias a una robusta regulación, estos transformadores eliminan eficazmente los artefactos de modulación de flujo al operar a altos niveles de presión sonora.
En definitiva, estos transformadores mejoran significativamente la dinámica de medios-agudos, agudizan los ataques transitorios y amplían la profundidad percibida de la escena sonora con una resolución superior de la micro-dinámica.
